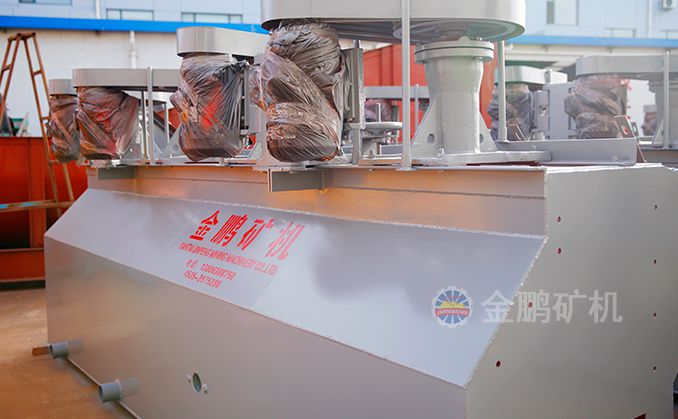

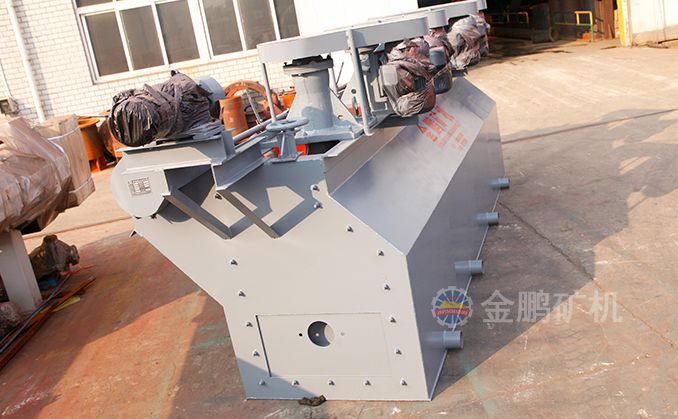

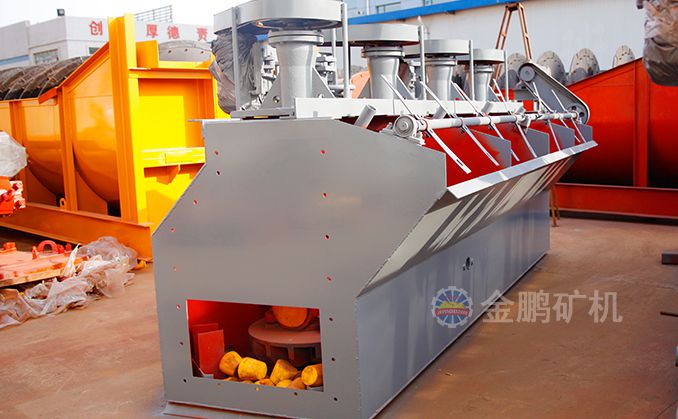

XJQ型浮選機和JJF浮選機的結構于圖5-2-13，主要由槽體、葉輪、定子、分散罩、假底、導流管、豎筒、調節環等組成。
在葉輪旋轉時，便在豎筒和導流管內產生渦流，此渦流形成負壓，將空氣從進氣管吸入，在葉輪和定子區內與經導流管吸進的礦漿混合。該漿氣混合流由葉輪形成切線方向運動，再經定子的作用轉換成徑向運動，并均勻的分布在浮選槽中。礦化起泡上升至泡沫層，單邊或雙邊刮出即為泡沫產品。
這兩種浮選機的結構和工作特點是：
1）葉輪直徑小，轉速低，安裝深度淺，電耗較低；

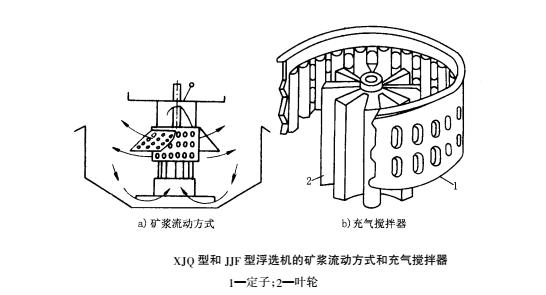

2）葉輪與定子（圖5-5-14）之間有較大間隙。礦粒對二者的磨損減小。定子為帶有橢圓孔的圓筒，可使空氣與礦漿混合和分散，故又稱為分散器；
3）定子的高度比葉輪低，葉輪在定子下露出一段，這有利于礦漿攪拌和循環；
4）定子的傘形帶孔分散罩用作穩定器，可使葉輪產生的渦流與泡沫層隔開，以便礦漿面保持平穩，并有利于實行自動控制；
5）吸氣量較大，并可在0.1~1?/㎡·min范圍內調整充氣量；
6）在槽底上方有一假底，礦漿可在二者之間流過，并通過導流管進行循環，因此可使礦漿以固定的路線進行下部大循環（圖5-2-14），亦可使葉輪浸入礦漿的深度減小，并增大充氣量，使起泡得以充分彌散；
7）攪拌程度適中，固體顆粒懸浮良好，不沉槽，停車不用放礦。
優勢：
選礦回收率高，生產能力大，可處理的粒度范圍寬，藥劑用量少，維修費用低，性能可靠等。其缺點是不能自吸礦漿，中礦返回時要用泡沫泵。
XJQ型浮選機技術性能 | |||||||
型 號 | 有效容積(m3) | 處理能力(m3/min) | 葉輪直徑 (mm) | 葉輪轉數 (r.p.m) | 攪拌用電機功率 (kw) | 刮板用電機功率 (kw) | 單槽重量 (kg) |
XJQ-4 | 4 | 2～5 | 400 | 290；315 | 11 | 1.1 | 3100 |
XJQ-8 | 8 | 4.2～10 | 560 | 205；225 | 22 | 5146 | |
XJQ-16 | 16 | 8～20 | 700 | 170；180 | 30 | 1.5 | 9314 |
XJQ-28 | 28 | 14～35 | 760 | 166；185 | 55 | 15940 | |
JJF型自吸空氣機械攪拌浮選機技術性能 | |||||||
型號 | 有效容積m3 | 處理能力m3/min | 葉輪直徑mm | 葉輪轉速r/min | 電機功率kw | 單槽重量kg | |
攪拌用 | 刮板用 | ||||||
JJF-2.8 | 2.8 | 1.5-3.5 | 340 | 400 | 7.5 | 1.5 | 2166 |
JJF-4 | 4 | 2.0-4 | 410 | 305 | 11 | 2303 | |
JJF-5 | 5 | 2.0-6 | 2416 | ||||
JJF-8 | 8 | 4.0-8 | 540 | 233 | 22 | 4700 | |
JJF-10 | 10 | 5.0-10 | 4820 | ||||
JJF-16 | 16 | 5.0-16 | 700 | 180 | 37 | 7600 | |
JJF-20 | 20 | 5.0-20 | 730 | 8500 | |||
